詳細介紹

本系統是基于webman開發的一套物聯網平臺，可以實現物聯網設備的聯網上線、數據采集、命令下發、被動回復、實時通訊等功能，支持TCP協議、Websocket協議（ws和wss）、Mqtt協議，本系統提供的是TCP協議透傳，用戶需根據實際情況將設備協議轉為TCP協議后接入本系統，一般可使用DTU設備或IO設備，這些設備可以將硬件的各種協議統一轉為TCP協議，如電表、儀表、傳感器、地磅、IO設備、開關量、模擬量、掃碼槍、語音播報、身份證讀卡器、各類燈具、門禁開關等都支持，真正實現萬物互聯。

webman-admin插件版(功能與獨立版有些不一致,請以文檔為準)

http://www.wtbis.cn/app/view/iotplug

演示地址

購買前請先在演示地址上測試，確認可以滿足您的需求后再購買！

http://47.104.225.241:6767/
賬號密碼：admin admin
TCP端口：6262
WebSocket端口：6161
Mqtt服務端端口：1883
Text協議端口:6868
MQTT客戶端端口:5103
這些端口都要在安全組里放開,PHP版本要求7.X以上，環境要求linux

功能特性

1、數據采集：支持利用TCP協議從設備實時采集數據，數據可以直接存入redis里，支持string類型和list類型，支持數據過濾，支持數據轉發給指定url。
2、命令下發：支持服務端秒級給設備下發指令，支持以隊列的方式下發。
3、被動回復：根據設備發送的特定指令，針對性的回復命令。
4、實時通訊：可以跟設備實時進行通訊，方便驗證命令和調試設備。
5、數據轉發：可以實現兩個或多個設備之間的相互轉發，如：想讓設備采集的數據直接發送到網頁websocket，用轉發即可簡單實現。

安裝使用

1、下載代碼部署到服務器上。由于windows系統上無法使用多進程，所以本系統要求linux環境，不支持windows系統。不會部署的可聯系QQ：409703312（限寶塔環境）。
2、修改配置參數：
文件路徑：

config/plugin/webman/gateway-worker/app.php

domain：系統的域名,必須是http或https開頭,注意域名末尾不加/,修改這個參數后要刪除根目錄/runtime/views下的所有文件已使配置生效
ip：為所在服務器的公網IP,
server_port：webman的http協議監聽端口
tcp_port：TCP協議監聽端口
ws_port：WebSocket協議監聽端口
wss_port：WebSocket協議監聽端口
ssl_cert：SSL證書(.crt)
ssl_key：SSL證書密鑰(.key)
super_code：超級權限注冊包(注意修改),默認所有的設備收到的消息都會轉發消息到這個注冊包
text_port：text協議端口
mqtt_port：mqtt協議端口
version：版本號
版本v2.2.0新增
mqtt_client_port:5103 // MQTT客戶端所在進程的監聽端口,用于管理mqtt設備的訂閱、發布和銷毀
mqtt_client_username:'admin' // MQTT客戶端的管理員用戶名,需跟emqx的配置保持一致:訪問控制-客戶端認證
mqtt_client_password:'123456' // MQTT客戶端的管理員密碼,需跟emqx的配置保持一致:訪問控制-客戶端認證
mqtt_client_id: 'HiWADmy42NB4' //MQTT客戶端的管理員client_id(不能跟其他client_id重復),需跟emqx的配置保持一致:訪問控制-客戶端認證
mqtt_client_api_url: 'http://127.0.0.1:18083/' //MQTT客戶端的管理員api_url,帶/結尾.EMQX的api端口默認18083,如果修改了端口,需要修改這里.如果不是本機,需要修改為實際的公網ip地址
mqtt_client_api_key: 'c7ad44cbad762a5d' //MQTT客戶端的管理員api_key,在emqx中創建:系統設置-API密鑰
mqtt_client_api_secret: 'j7SGdQpKIO3sUnTFJDJjhgVl5eyv2PpWoS2HFSYEdBP' //MQTT客戶端的管理員api_secret,在emqx中創建:系統設置-API密鑰
//管理員的設置是為了接收所有mqtt設備的上報,為了安全上線前最好進行修改，如果更改(mqtt_client_username、mqtt_client_password、mqtt_client_id)的話,
    //需要同步修改emqx的配置的sql語句,路徑在訪問控制-客戶端認證-mysql里,否則無法連接
    //mysql的sql語句如下:
    // SELECT
    //     CASE
    //         WHEN ${username} = "admin" AND ${clientid} = "HiWADmy42NB4" THEN "123456"
    //         ELSE password
    //     END as password
    // FROM qf_iot
    // WHERE
    //     (username = ${username} AND code = ${clientid} AND del = 0)
    //     OR (${username} = "admin" AND ${clientid} = "HiWADmy42NB4")
    // LIMIT 1
    //更改后需restart重啟項目

(1)設置的端口要注意開啟放行，如果是用的寶塔，在安全欄目添加，如果是阿里云ECS，注意在ECS控制臺里添加安全組放行。
(2)wss_port是https的websocket端口，如果需要使用,請配置ssl證書，阿里云騰訊云都可以申請免費的證書。注意：如果是鏈接wss的話，websocket不能用ip地址，需要用域名，跟證書保持一致。如WebSocket("wss://iot.xxx.com:6363"),其中iot.xxx.com的證書要跟配置的wss.key和wss.crt一致
3、修改數據庫連接配置：文件路徑：config/thinkorm.php，數據庫文件在根目錄，請手動安裝。
4、修改redis連接配置：文件路徑：config/redis.php和config/plugin/webman/redis-queue/redis.php，redis擴展和redis數據庫請自行安裝。
5、如果需要mqtt，那么需要安裝mqtt服務端。百度安裝emqx軟件的步驟或者寶塔面板-軟件管理-搜索emqx安裝。安裝完成后進入emqx的后臺管理系統，默認的路徑是http://xx.xx.xx.xx:18083 首次登錄需要設置賬號密碼。登錄進去之后找到客戶端認證設置菜單。
5.1配置客戶端認證：

SELECT
    CASE
        WHEN ${username} = "admin" AND ${clientid} = "HiWADmy42NB4" THEN "123456"
        ELSE password
    END as password
FROM qf_iot
WHERE
    (username = ${username} AND code = ${clientid} AND del = 0)
    OR (${username} = "admin" AND ${clientid} = "HiWADmy42NB4")
LIMIT 1

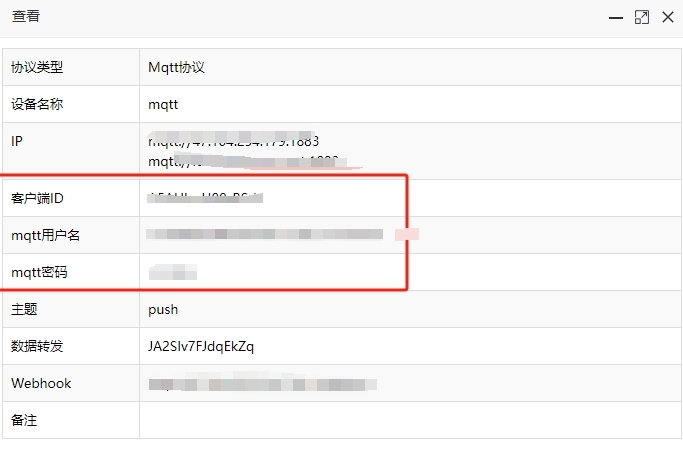

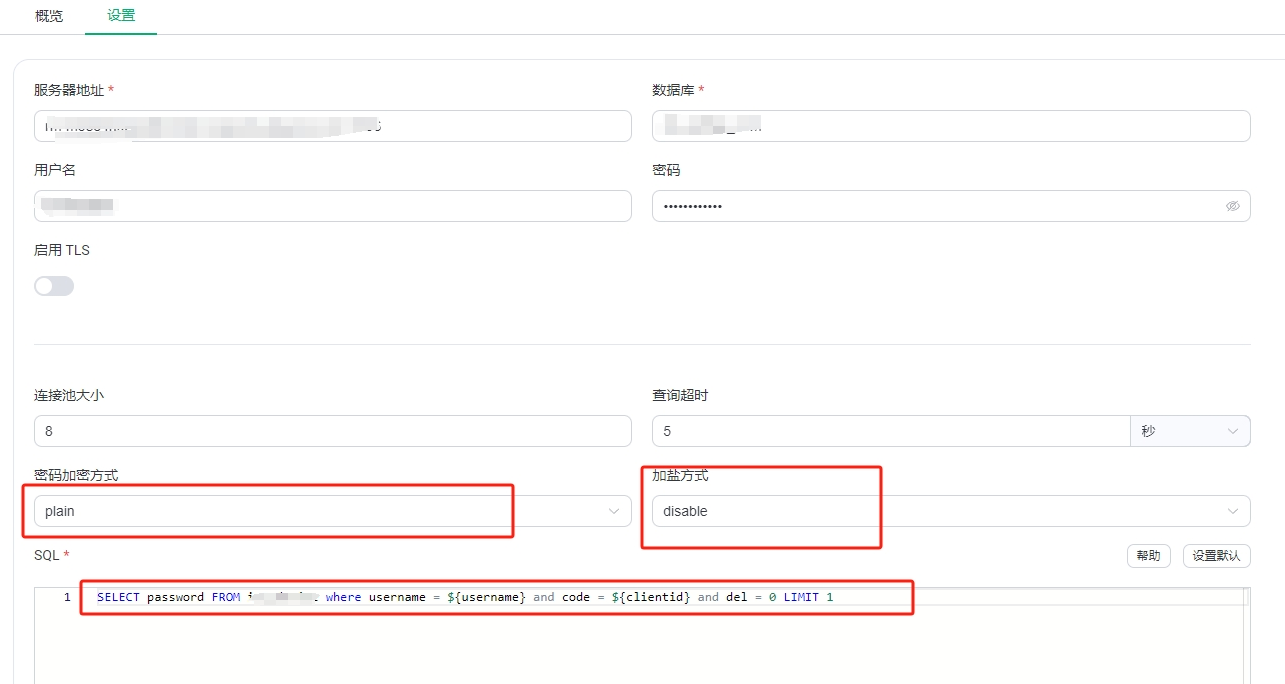

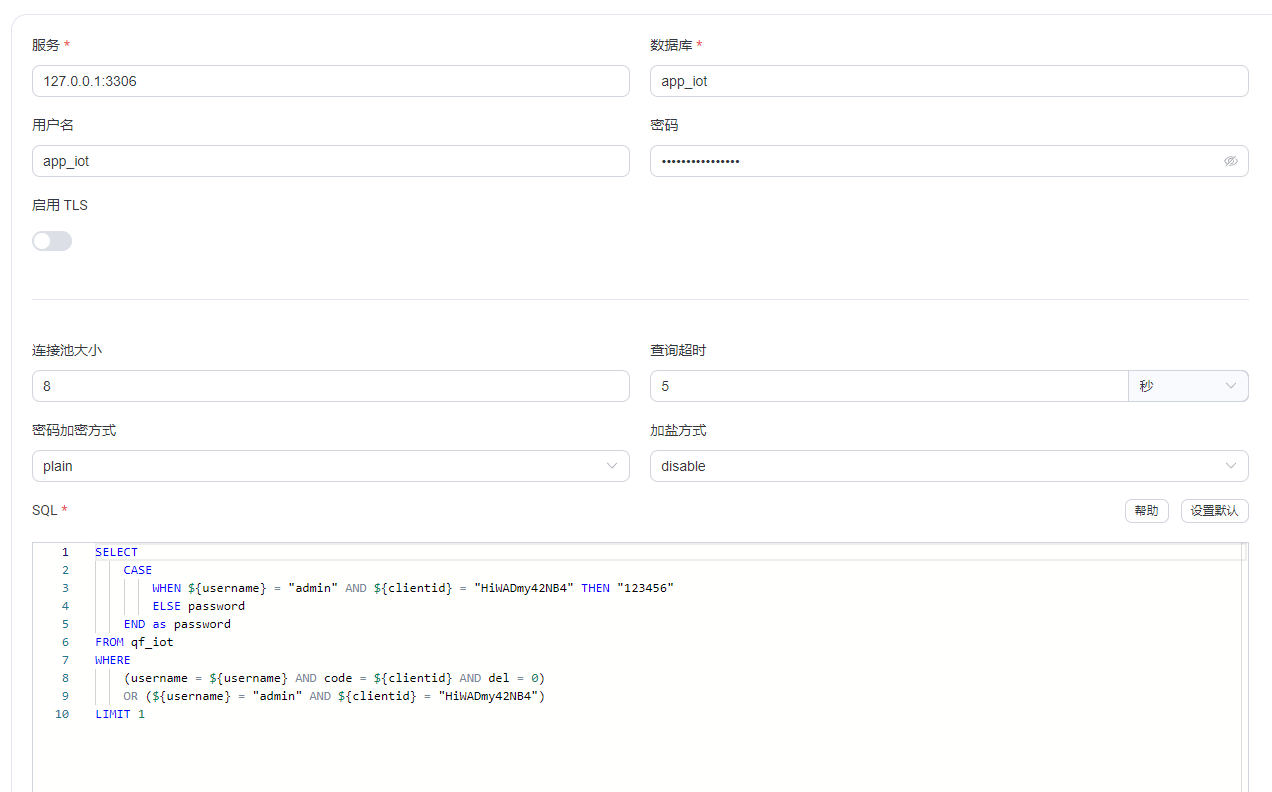

具體配置頁面如下圖,注意密碼加密方式為:plain,加鹽:disable

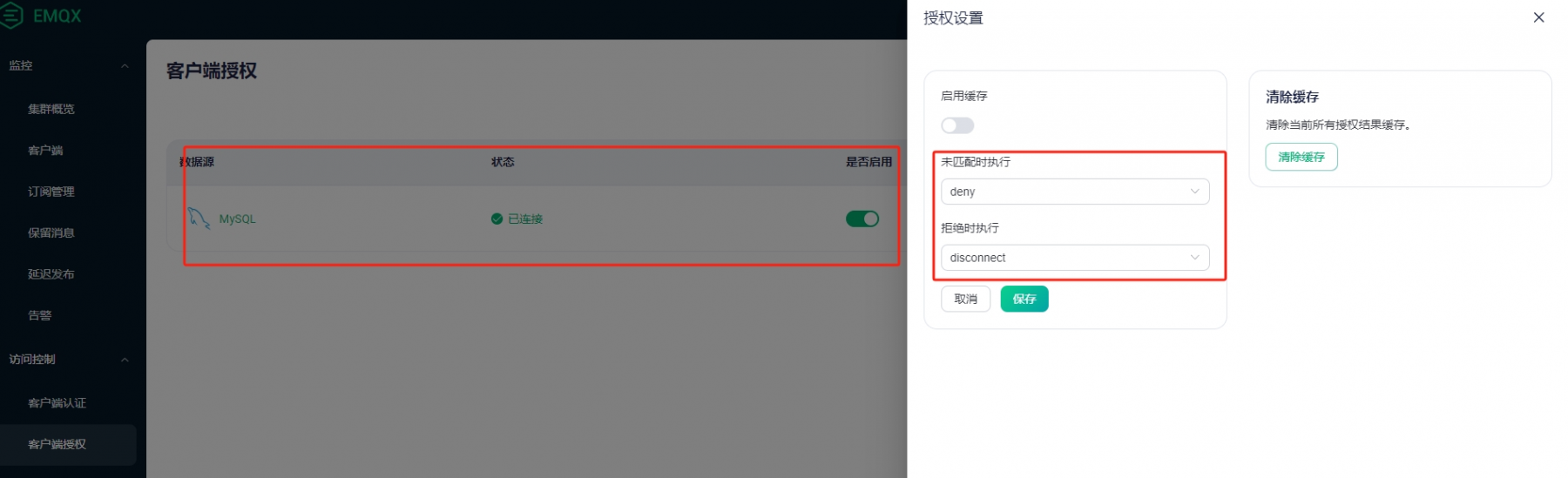

注意不要啟用客戶端授權

啟動

1、根目錄里輸入php start.php start即可啟動，具體可參考webman手冊。

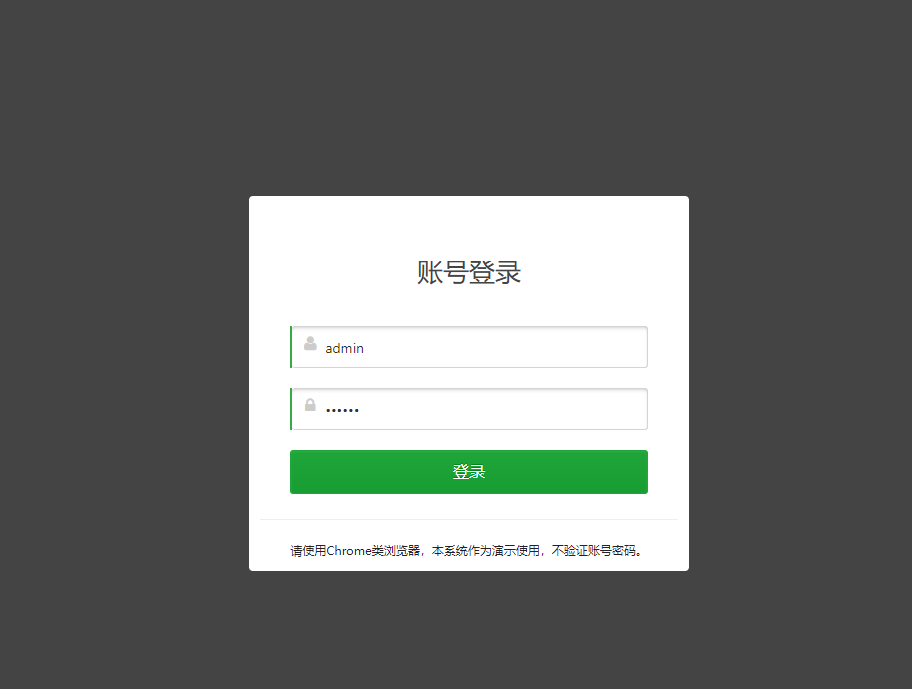

2、網頁訪問http://xx.xx.xx.xx:6767/index 即可登錄，為方便測試使用，登錄環節沒有驗證權限，點擊登錄即可進入設備管理頁面，用戶自行設置驗權。
3、進入http://xx.xx.xx.xx:6767/iot/index 進行配置。

設備操作

一、添加設備

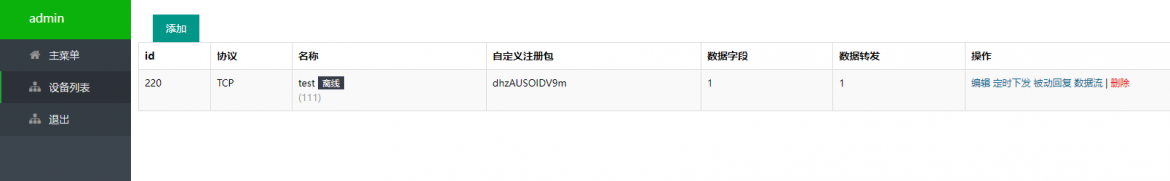

1、自定義注冊包：
（1）必填。自定義注冊包是設備與服務端建立連接的唯一憑證，設備在連接服務端時，必須使用自定義注冊包，否則服務端會拒絕連接。
（2）自定義注冊包可以是任意字符串，但是不能包含英文逗號，否則會導致解析錯誤。
（3）注冊包是設備的唯一ID且不能跟其他設備重復，相當于設備的身份證，用于向服務端驗證身份。一般是在使用DTU的時候配置在DTU里，第一次連接服務端的時候，DTU會發送自定義注冊包進行身份注冊。服務端驗證通過后建立連接。
（4）自定義注冊包只需在第一次連接服務端時發送，后續連接服務端時，不需要再發送。

2、自定義回復包：非必填，自定義回復包是設備在第一次注冊成功時，服務端回復給設備的數據，如果不填寫，那么服務端不回復。

3、名稱：必填，設備名稱。

4、協議類型：
（1）TCP透傳：創建一個TCP客戶端，設備發送的數據會直接轉發給服務端，服務端發送的數據會直接轉發給設備。用戶可以通過DTU設備，將設備的數據轉發給服務端，服務端再轉發給設備，這樣就實現了設備與服務端的通訊。
（2）WebSocket：創建一個websocket客戶端。
（3）Mqtt：創建一個Mqtt設備

5、登錄類型：
（1）單點登錄：該自定義注冊包只允許一個設備登錄，當多個設備使用同一個注冊包登錄時，會將已登錄設備踢下去。通常設備與服務端建立的TCP協議都使用單點登錄。
（2）多點登錄，該自定義注冊包只允許多個設備同時登錄，通常websocket協議都是多點登錄。

6、數據字段：
（1）此字段為配置redis字段，設備返回的數據會存入到這個redis字段里，支持string類型和list類型，如果是list類型，那么設備返回的數據會存入到list的頭部，如果是string類型，那么設備返回的數據會覆蓋之前的數據。如果想設置list類型，那么請在字段前面加上：list，如：list:valList。如果不設置，默認為string類型，如：val，即表示字段為val的string類型數據。
（2）ASCII：設備返回的數據以ASCII格式存入redis，HEX：以16進制格式存入redis
（3）請注意：即使不設置redis字段，這里的數據類型也要設置，系統是根據這個字段進行數據轉化，如一般的設備都是HEX，系統默認
7、設備數據日志：是否開啟記錄設備數據日志功能。開啟的話系統會將設備上報的數據記錄到mysql數據庫。注意：獲取設備數據日志接口依賴此項功能開啟。
8、數據轉發：
（1）此字段為配置轉發設備的注冊包，可實現設備間互相通訊，比如設備上報數據的時候同步轉發給websocket設備，就實現了頁面實時接收設備上報數據。多個注冊包用英文逗號分隔。

上圖含義：路燈M9NRilOsYETL2接收到的數據會同步轉發到vW5FqKGW6G28,B2PeiPfwejdu兩個設備里。
（2）轉發的數據會進行簡單的打包，以json字符串進行轉發。格式為：

{"k":"M9NRilOsYETL2","v":"values","t":"xxxx-xx-xx xx:xx:xx"}

解釋：k:數據來源的注冊包,v:轉發的數據,t:轉發時間.

9、Http-Client：
（1）此字段為配置數據轉發的url，多個url用英文逗號分隔。

上圖含義：自來水供水tK8i2JvLJGrf3接收到的數據會同步轉發到http://xxx.com,http://yyy.com 這兩個域名，
(2)轉發會以post請求進行轉發，有以下參數：vtype：數據類型：0表示ASCII，1表示HEX16進制，msg：轉發的數據，from：轉發來源注冊包

10、數據過濾
（1）如果啟用的話，系統會對設備發來的數據進行簡單的過濾，不符合過濾條件的數據會被丟棄。
（2）字節長度：會根據數據的字節長度進行過濾。
（3）前N位字符：會根據數據的前N位字符進行過濾。
（4）忽略心跳包：會根據特定字符串進行過濾。

二、定時下發

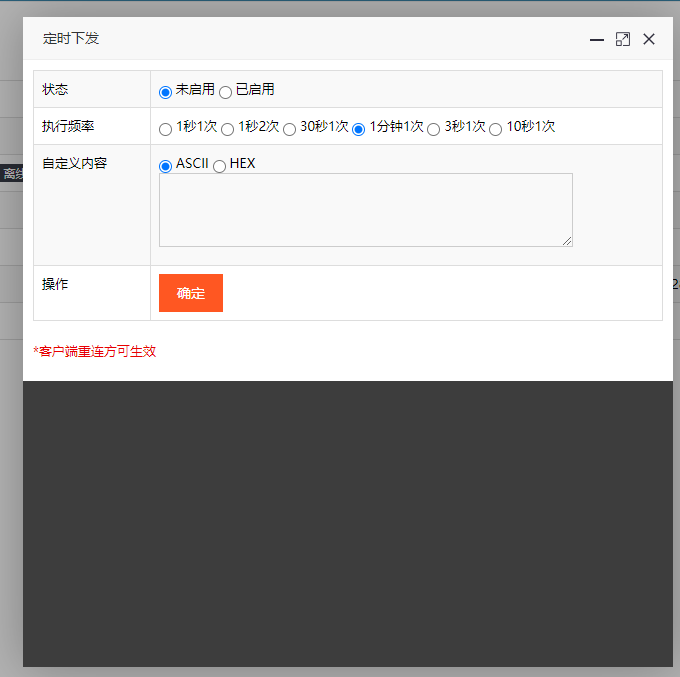

1、設備默認不啟用定時下發，如果啟用的話，需要設備重新連接后生效。
2、系統默認支持頻率：1秒1次、1秒2次、30秒1次、1分鐘1次、3秒1次、10秒1次。
3、自定義內容：ASCII類型，HEX類型。物聯網設備一般以HEX16進制類型下發。
4、支持填寫多個指令，用英文逗號,分隔。若設置多個指令，則會按照設置的頻率，按照指令從前到后依次發送。
如上圖所示，代表第一個30秒的時候，發送010300010001D5CA，第二個30秒發送010300040001C5CB，第三個30秒發送010300010001D5CA，依次類推。這樣設計的目的是有些設備會限制請求幀的頻率，頻率太高或一次性發多條，設備就不會回復。
5、定時下發的原理：當客戶端與服務端創建連接成功之后，會根據設備配置參數，啟動一個workerman的Timer定時器來進行指令下發，當該客戶端斷開連接的時候自動銷毀。所以如果客戶端斷開后重連，可能會導致定時器出現應該下發的時候沒有下發的情況。舉例：某個設備設定的1分鐘執行一次，每次都是在1分33秒的時候下發指令。假如設備在1分30秒的時候由于某些情況斷開了連接，然后1分31秒的時候重連成功，此時新創建的定時器會在2分31秒的時候才會下發指令。對于時間敏感的業務，建議將定時下發的時間間隔設置的短一些,也可以通過redis或者http-client等方式讓業務程序去處理。

三、被動回復

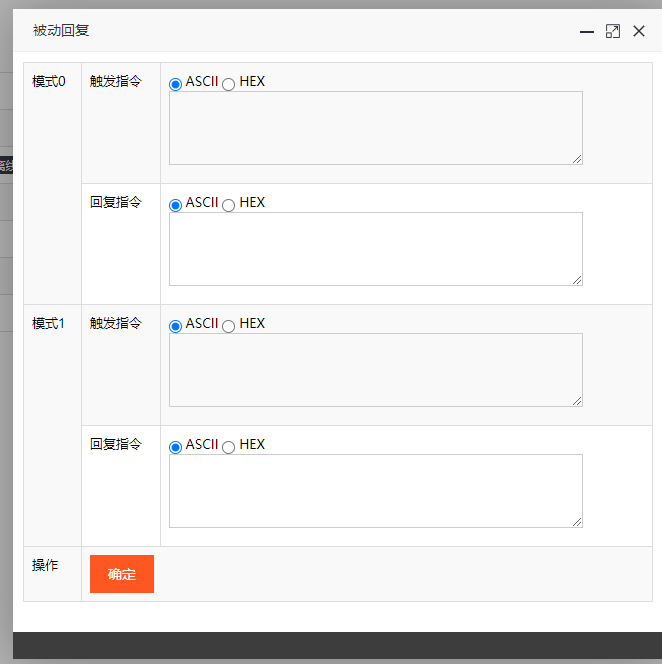

1、系統支持設置兩套命令回復。
2、觸發指令：設備回復的指令如果與觸發指令匹配即觸發，服務端會進行回復。
3、回復指令：當觸發被動回復后服務端回復的指令。
4、ASCII類型，HEX類型（16進制）

四、數據流

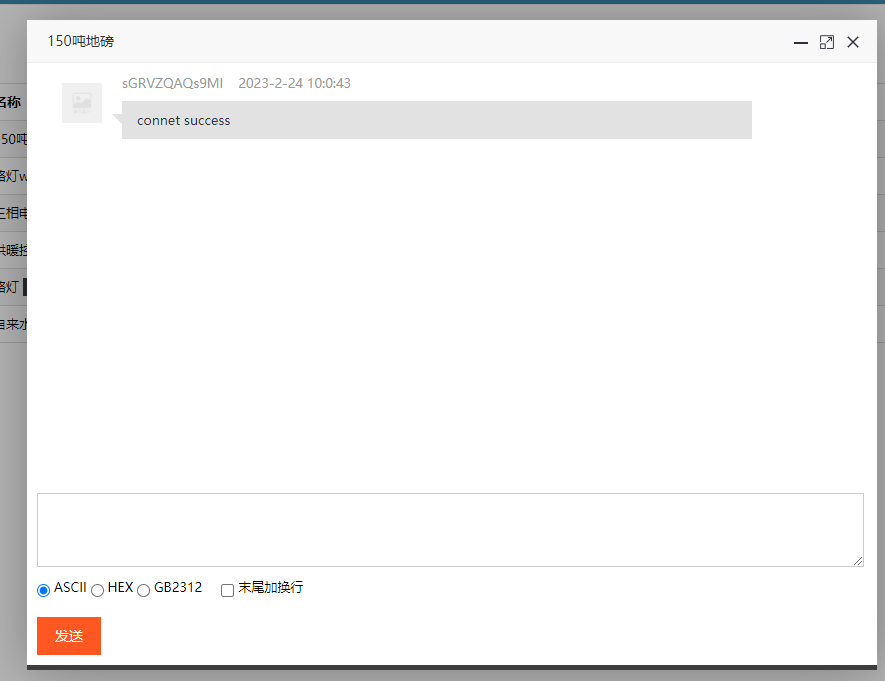

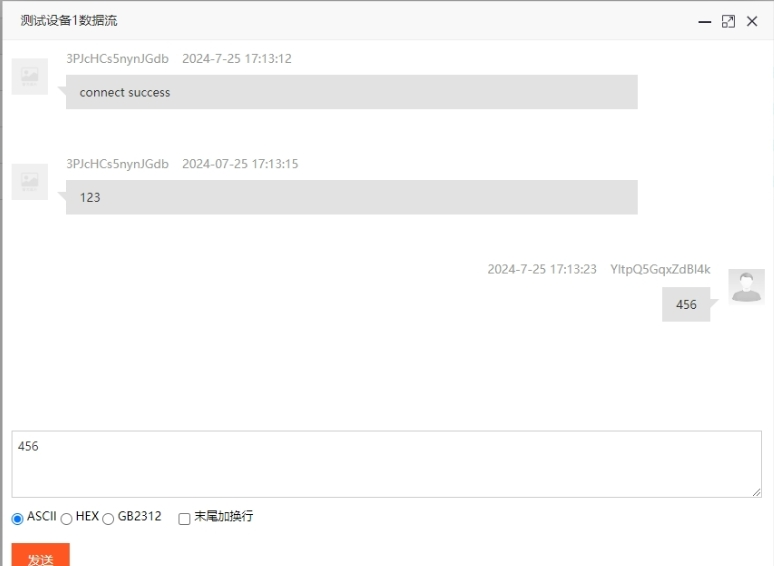

設備發送的數據都會在這個數據流上顯示。系統設置了一個超級權限注冊包，即config/plugin/webman/gateway-worker/app.php文件中的super_code字段，所有的iot設備發送的數據，都會默認給這個超級權限轉發，即實現了數據流的實時數據監控，super_code也可以通過數據流下發指令給設備，即實現與設備的實時通訊。

五、隊列下發指令

不支持MQTT設備
1、每一個設備在連接服務端成功之后，都會默認創建一個定時器，這個定時器是按照1秒1次進行下發指令，該定時器使用隊列進行依次下發，隊列為HFiots-注冊包名-Default-Crontab，如果注冊包名為xxxx，即：HFiots-xxxx-Default-Crontab。
2、隊列的數據格式為：

$data = json_encode(['vtype' => 1, 'val' => 'xxxxxx'], JSON_UNESCAPED_UNICODE);

vtype:數據類型 0ASCII,1HEX16進制
val:下發指令
3、使用方法：

Redis::rpush('HFiots-xxxx-Default-Crontab', $data);

4、服務端會按照下面代碼的順序1秒鐘給設備下發一次指令

Redis::lindex('HFiots-xxxx-Default-Crontab', 0)

六、心跳包

1、系統默認要求設備每隔30秒發送一次心跳包，如果設備超過55秒沒有發送心跳包，系統會自動斷開設備連接。
2、如果想關閉心跳包，可以在config/plugin/webman/gateway-worker/process.php文件中的對應協議的pingNotResponseLimit字段設置為0，即關閉心跳包。

七、指令發送

1、websocket端可以主動給其他客戶端發送消息，代碼如下：

//創建ws客戶端
ws = new WebSocket("ws://47.104.225.241:6161");
//綁定連接事件
ws.onopen = function (evt) {
    console.log("Connection open ...");
    //發送websocket的注冊包(wsCode)用于ws客戶端登錄(即身份校驗)
    ws.send(wsCode);
    //設置心跳包定時器保持客戶端不掉線
    setInterval(function () {
        ws.send('0000');
    }, 30000)
};
//綁定收到消息事件
ws.onmessage = function (evt) {
    console.log(evt);
};
//綁定關閉或斷開連接事件
ws.onclose = function (evt) {
    console.log("Connection closed.");
};
//
var obj = {
    to: deviceCode, //目標客戶端自定義注冊包
    type: 1, //0：ASCII，1：HEX
    eol: 0, //0：指令末尾不加換行，1：指令末尾加換行（有些設備的協議需要換行來區分）
    val: '010600020001e9ca' //指令內容
};
ws.send(JSON.stringify(obj));

2、php端也可以主動給其他客戶端發送消息，代碼如下：

$client = stream_socket_client('tcp://' . config('plugin.webman.gateway-worker.app.ip') . ':' . config('plugin.webman.gateway-worker.app.text_port'));
if (!$client) {
    throw new \Exception('連接服務失敗,請重試');
}
$my = [
    'from' => config('plugin.webman.gateway-worker.app.super_code'), //超級權限注冊包
    'action' => 'sendMsg',
    'to' => 'toCode', //接收方的自定義注冊包
    'type' => '1', //0:ASCII,1:HEX,2:GB2312
    'eol' => '0', //不加換行
    'val' => $code //發送的內容
];
fwrite($client, json_encode($my, JSON_UNESCAPED_UNICODE) . "\n");

八、視頻教程（陸續更新）

1、語音播報設備：https://www.bilibili.com/video/BV13h411V7FK
2、掃碼槍：https://www.bilibili.com/video/BV1f24y1L7fd/
3、紙幣識別器：https://www.bilibili.com/video/BV1Vs4y1U7Et/
4、電子秤：https://www.bilibili.com/video/BV1xo4y1H7Ro/

九、調試工具

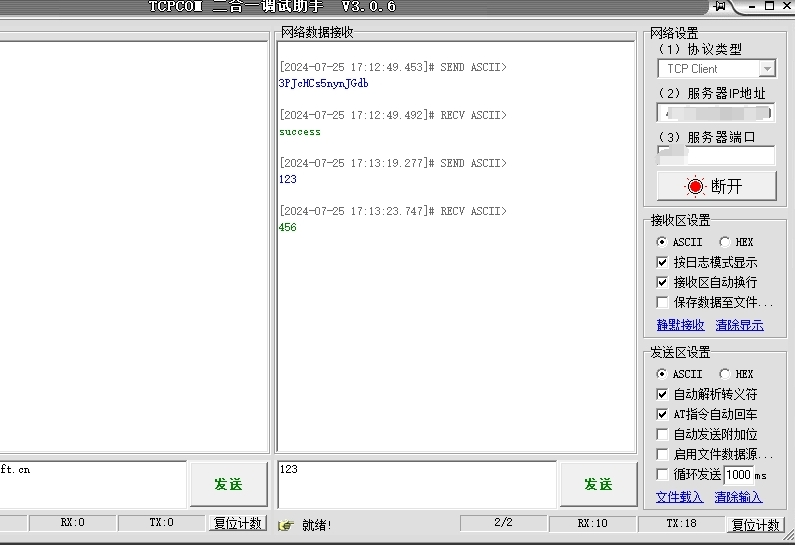

1、TCP-COM串口調試工具網絡調試助手
串口調試助手二合一，支持完整的網絡調試助手功能和完整的串口調試助手功能，TCP UDP Server Client 模式，16進制發送和顯示，文件輸入和存儲，支持中文英文。
下載鏈接: https://pan.baidu.com/s/1JSunCNzZicX5Erm6rqR5Ng 提取碼: 7w1d

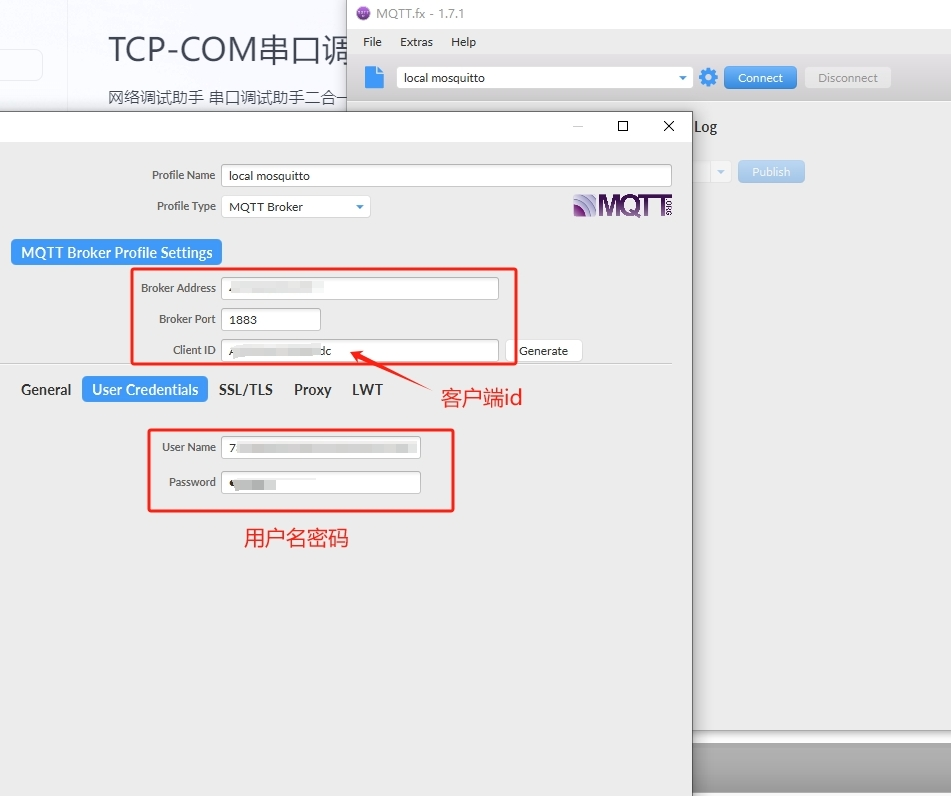

2、MQTT調試工具mqtt.fx
下載鏈接: https://pan.baidu.com/s/1tOhuZrVPum2txnDDJZIIjA?pwd=gfqi 提取碼: gfqi

十、API接口

1、給TCP設備發送消息
文檔地址：https://uiimvhhg6c.apifox.cn/api-189698607
2、獲取設備數據日志
文檔地址：https://uiimvhhg6c.apifox.cn/api-187630866
3、獲取設備在線狀態
文檔地址：https://uiimvhhg6c.apifox.cn/api-239830288
4、給MQTT設備發送消息
文檔地址：https://uiimvhhg6c.apifox.cn/api-315242136

十一、使用websocket獲取所有設備在線狀態

所有的設備在線狀態都會推送給超級權限注冊包:

config('plugin.webman.gateway-worker.app.super_code')

你可以使用這個注冊包創建ws客戶端來實時獲取所有設備在線狀態，代碼如下：

//創建ws客戶端
ws = new WebSocket("ws://47.104.225.241:6161");
//綁定連接事件
ws.onopen = function (evt) {
    console.log("Connection open ...");
    //wsCode為超級權限注冊包:config('plugin.webman.gateway-worker.app.super_code')
    ws.send(wsCode);
    //設置心跳包定時器保持客戶端不掉線
    setInterval(function () {
        ws.send('0000');
    }, 30000)
};
//綁定收到消息事件
ws.onmessage = function (evt) {
    console.log(evt.data);
    //evt.data數據結構如下
    //{"k":"YS8GSOzeFXd9","v":{"online":0},"t":"2024-12-02 16:15:49"}
    //k為設備注冊包,v的online表示在線狀態,0:離線,1在線,t表示推送時間
};
//綁定關閉或斷開連接事件
ws.onclose = function (evt) {
    console.log("Connection closed.");
};

十二、 升級日志

版本v2.2.0 2025.07.02

1、qf_iot表添加索引 ALTER TABLE `qf_iot` ADD INDEX( `type`, `del`);

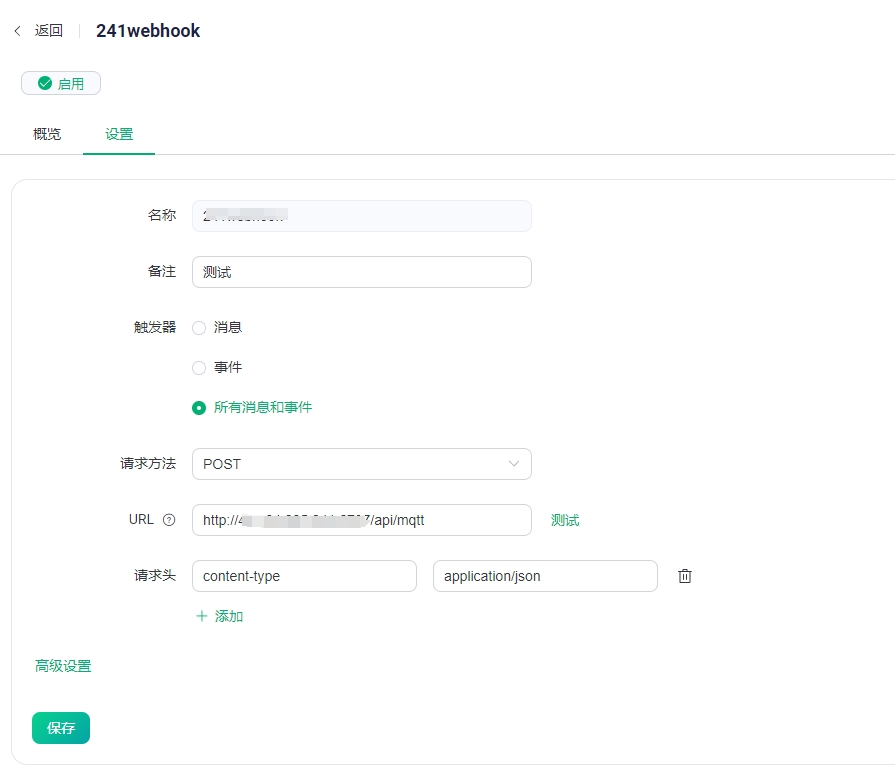

2、將mqtt客戶端部分改為workerman/mqtt重寫，不再使用emqx的webhook（請登錄emqx后臺關閉webhook）。
涉及到客戶端在線狀態、訂閱、發布、記錄上報數據、轉發ws設備、Http-Client轉發。
3、config/plugin/webman/gateway-worker/app.php增加配置項
    'mqtt_client_port' => 5103, // MQTT客戶端所在進程的監聽端口,用于管理mqtt設備的訂閱、發布和銷毀
    'mqtt_client_username' => 'admin', // MQTT客戶端的管理員用戶名,需跟emqx的配置保持一致:訪問控制-客戶端認證
    'mqtt_client_password' => '123456', // MQTT客戶端的管理員密碼,需跟emqx的配置保持一致:訪問控制-客戶端認證
    'mqtt_client_id' => 'HiWADmy42NB4', //MQTT客戶端的管理員client_id(不能跟其他client_id重復),需跟emqx的配置保持一致:訪問控制-客戶端認證
    'mqtt_client_api_url' => 'http://127.0.0.1:18083/', //MQTT客戶端的管理員api_url,帶/結尾.EMQX的api端口默認18083,
    如果修改了端口,需要修改這里.如果不是本機,需要修改為實際的公網ip地址
    'mqtt_client_api_key' => 'c7ad44cbad762a5d', //MQTT客戶端的管理員api_key,在emqx中創建:系統設置-API密鑰
    'mqtt_client_api_secret' => 'j7SGdQpKIO3sUnTFJDJjhgVl5eyv2PpWoS2HFSYEdBP', //MQTT客戶端的管理員api_secret,在emqx中創建:系統設置-API密鑰
    //管理員的設置是為了接收所有mqtt設備的上報,為了安全上線前最好進行修改，如果更改(mqtt_client_username、mqtt_client_password、mqtt_client_id)的話,
    //需要同步修改emqx的配置的sql語句,路徑在訪問控制-客戶端認證-mysql里,否則無法連接
    //mysql的sql語句如下:
    // SELECT
    //     CASE
    //         WHEN ${username} = "admin" AND ${clientid} = "HiWADmy42NB4" THEN "123456"
    //         ELSE password
    //     END as password
    // FROM qf_iot
    // WHERE
    //     (username = ${username} AND code = ${clientid} AND del = 0)
    //     OR (${username} = "admin" AND ${clientid} = "HiWADmy42NB4")
    // LIMIT 1
    //更改后需restart重啟項目
4、設備添加的時候增加code重復校驗
5、日志配置文件log.php里增加MqttClient
6、MQTT設備增加定時下發功能，可以設置發布的主題。增加下線設備功能。
7、TCP設備定時下發功能完善：定時器銷毀時清理變量
8、API增加給MQTT發布消息的接口publishMsgMqtt，文檔地址：https://uiimvhhg6c.apifox.cn/api-315242136
